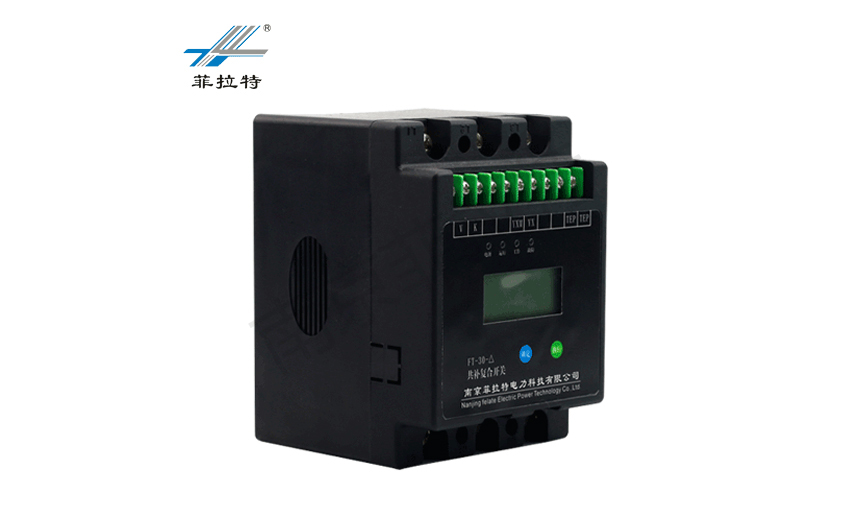

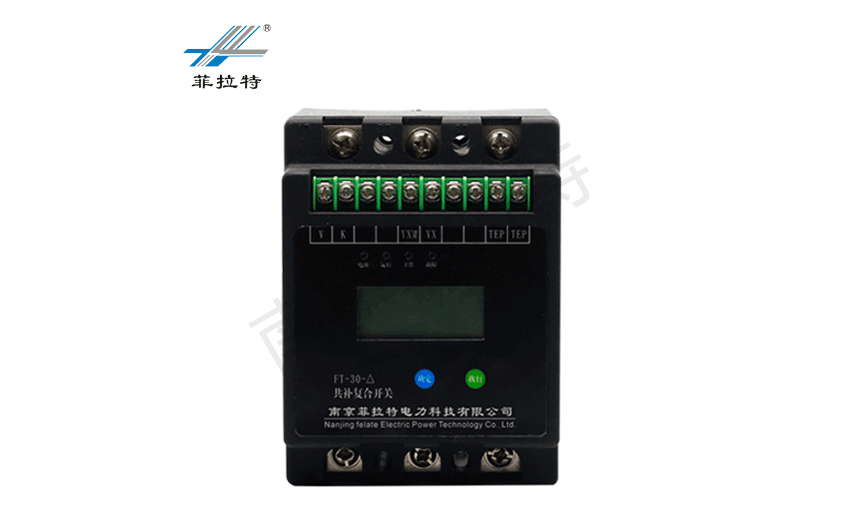

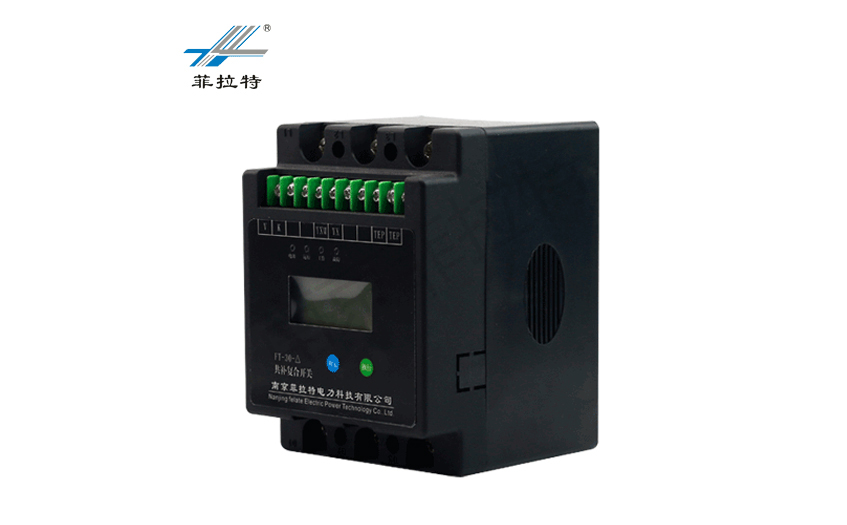

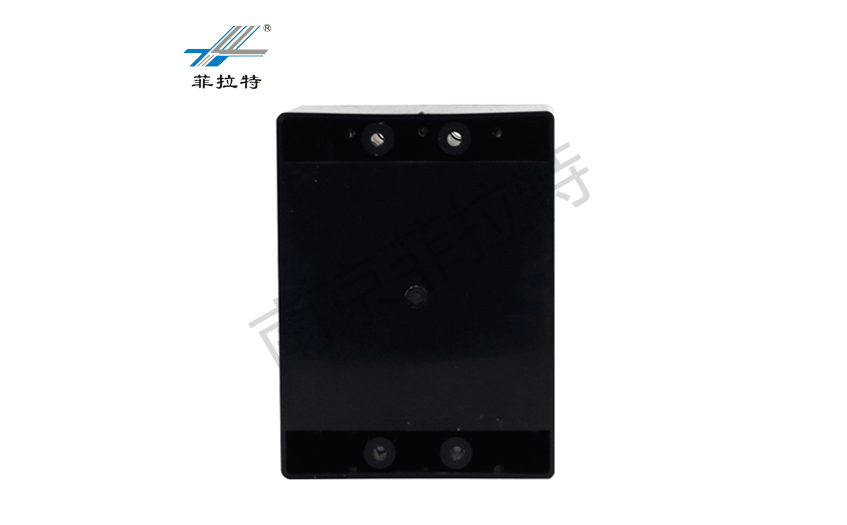

查看大圖產品名稱：FTZFK復合開關（液晶型）
產品型號：FT-30產品特性： FTZFK 智能電子式復合開關是一種智能化、帶液晶顯示、工作電流可調的電子式復合開關。 在補償單元應用中，可實現工作電流過載保護，溫度閉鎖保護，補償電流實時監測等功能。
適用范圍
FTZFK 智能電子式復合開關是一種智能化、帶液晶顯示、工作電流可調的電子式復合開關。 在補償單元應用中，可實現工作電流過載保護，溫度閉鎖保護，補償電流實時監測等功能。
主要功能
（1）工作電流0-60A可設，電流過載自動切除保護。
（2）缺相時自動切除保護，并指示燈顯示缺相。
（3）電容器溫度監測，溫度過高時自動切除閉鎖保護。
（4）補償電流實時監測，監測涌流，自動調整參數，真正過零投切。
（5）投切狀態輸出，為控制器或配變終端提供遙信信號。
（6）同時具有RS485 組網控制投切網絡(luò )口或12V 電平控制投切端子。
（7）通訊ID 地址自動修改或者手動可設，方便使用。
（8）液晶顯示開關故障、過流閉鎖信息及過溫閉鎖信息等數據。
環境條件 環境溫度：-45～65℃； 相對濕度：40℃，20～90%； 大氣壓力：79.5～106.0Kpa； 海拔高度：≤4500m； 電源條件 工作電壓：380V ； 電壓偏差：±30%； 電壓波形：正弦波，總畸變率不大于5%； 工頻頻率：48.5～51.5Hz； 功率消耗：＜0.5W（切除電容器時)； ＜1W（投入電容器時)； 電氣安全 電氣間隙與爬電距離、絕緣強度、安全防護、短路強度、采樣與控制電路防護均符合 GB14048.4-2010 《低壓開關設備和控制設備 第4-1部分 接觸器和電動機啟動器 機械式接觸器和電動機啟動器（含電動機保護器）》國家標準和 DL/T842-2003《低壓并聯電容器裝置使用技術條件》、GB/T22582-2008《低壓電力電容器功率因數補償裝置》中相應條款的要求。 | 零投切開關參數 （1）零投切偏移度：≤2.0°； （2）零投切涌流：≤2.0倍額定電流； （3）耐電壓沖擊：≥AC4000V（DC5000V）； （4）耐電流沖擊：≥110倍額定電流； （5）繼電器額定電流：60A； 無功補償參數 （1）補償電容器容量：≤ 30kvar； （2）開關投切間隔：5s～180s（出廠默認120秒）； （3）開關聯網數量：≤33臺聯機工作； 可靠性參數 （1）控制投切準確率：100%； （2）投切允許次數：120萬次以上； （3）年故障率：≤0.1%。 |
