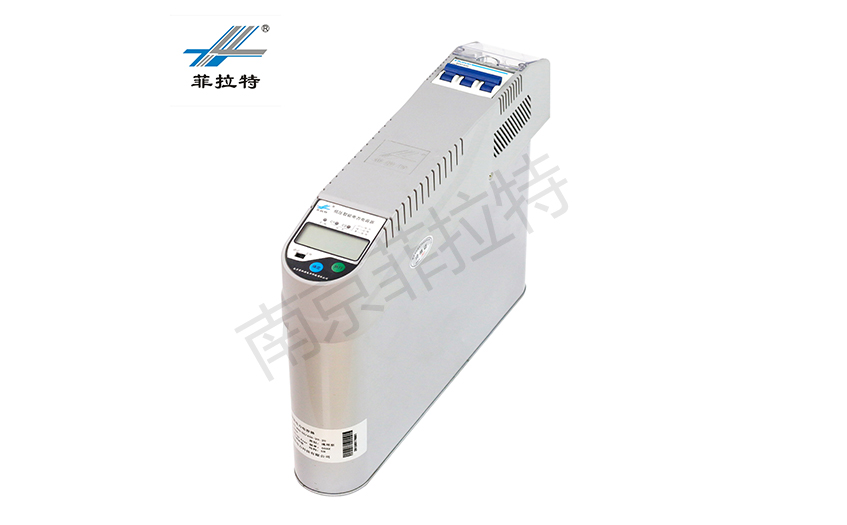

查看大圖產品名稱：FT系列智能電容器
產品型號：FT-8-SY產品特性： FT系列低壓智能電力電容器是以二臺（△型）或一臺（Y型）低壓電力電容器為主體，采用微電子軟硬件技術、微型傳感技術、微型網絡(luò )技術和電器制造技術等最新技術成果，將其智能化，實現低壓電力無功補償及使其能夠可靠工作、使用方便的零投切、保護、測量、信號、聯機等系列功能。
產品概述
FT系列低壓智能電力電容器是以二臺（△型）或一臺（Y型）低壓電力電容器為主體，采用微電子軟硬件技術、微型傳感技術、微型網絡(luò )技術和電器制造技術等最新技術成果，將其智能化，實現低壓電力無功補償及使其能夠可靠工作、使用方便的零投切、保護、測量、信號、聯機等系列功能，是低壓電力無功自動補償技術的重大突破，可靈活使用于低壓無功補償的各種場合，改變了現有低壓無功自動補償設備的結構模式，具有結構簡潔、生產簡易、成本降低、性能提高、維護簡便的多項優點。
產品特點
1.實現了測控技術與同步開關完美的結合，控制投切開關的運動速度，消除彈跳、提高壽命，對合閘相對角進行跟蹤修正，開關實現百萬次的投切壽命。在現有同類智能型電力電容器中，實現了高可靠、低故障、自身功耗小、長壽命的極大優勢。
2.合閘無涌流、無彈跳、分閘無擊穿，實現電容器電壓過零投入、電流過零切除。
3.用合適的方式進行補償，各項控制功能完善，具備高檔電能分析儀功能，功能齊全，性能好，還可配置多種外設，以滿足不同的客戶需求。
4.產品測量保護功能齊全，具備電容器體內溫度、電網諧波含量、斷相、三相不平衡等特殊保護。
5.產品可多臺積木式使用，多臺使用時自動產生主機，其余為從機，構成無功自動控制系統，個別故障從機自動退出，不影響其他機器工作。主機故障自動退出，產生新的主機，組成新的系統工作，智能化程度極高。
6.單體電容器液晶屏顯示產品工況及電氣線路狀況，人機對話簡潔直觀。
環境條件 環境溫度：-25~55℃； 相對溫度：40℃，20~90%； 海拔高度：≤4000m; 電源條件 額定電壓：~200V/~380V; 電壓偏差：±30%； 電流波形：電流諧波不大于10%； 電壓波形：正弦波，總畸變率不大于5%； 工頻頻率：48.5~51.5Hz； 功率消耗：<3W（切除電容器時）； <4W（投入兩臺電容器時）； 電氣安全 電氣間隙與爬電距離、絕緣強度、安全防護、短路強度、采樣與控制電路防護均符合中華人民共和國電力行業標準DL/T842-2003《低壓并聯電容器裝置使用技術條件》、GB/T22582-2008《低壓電力電容器功率因數補償裝置》中相應條款要求。 測量誤差 電壓：≤0.5%； 電流：≤0.5%； 功率：≤1%； 功率因數：±0.01； 溫度：±0.1℃； | 保護誤差 電壓：≤0.5%； 電流：≤0.5%； 溫度：±1°C； 時間：20mS； 無功補償參數 無功補償誤差：≤最小電容器容量的5%； 電容器投切間隔：≤30S； 無功容量：?jiǎn)闻_≤（20+20）kvar（三相）、 ≤20kvar（分相）； 無控制器：≤33臺聯機工作； 有控制器：≤33臺聯機工作； 可靠性參數 控制投切準確率：100%； 投切容許次數：100萬次以上； 電容器容量運行時間衰減率：<2%/年； 電容器容量投切衰減率：<2%/年； |
安全使用注意事項
1.請勿撞擊！
2.電源線的規格應能滿足用電負荷的要求，30kvar用以上容量的電容器使用16㎜2截面積的多芯銅導線。請正確連接A、B、C相并可靠勢接地。
3.在保養電容器之前，請把電容器開關全部關掉。
4.電容器正常運行期間，如果接線錯誤，電容器本體可能帶電，請勿觸摸電容器金屬部分，否則有觸電可能。
