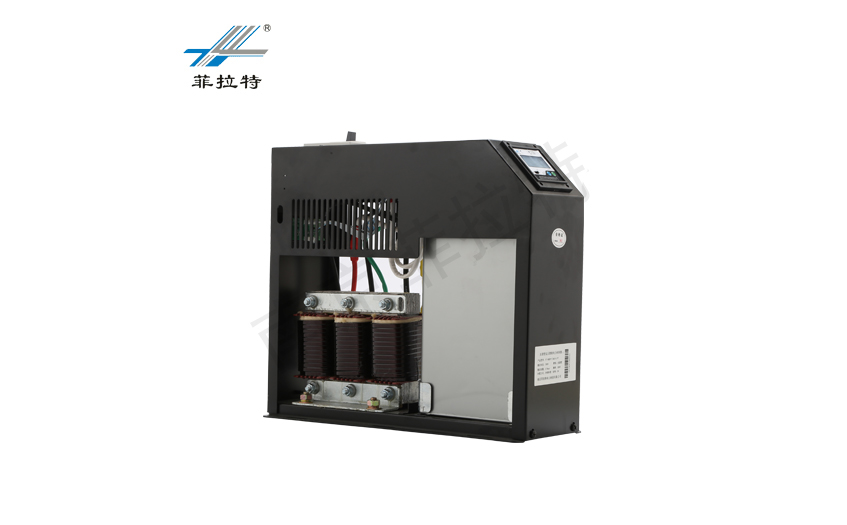

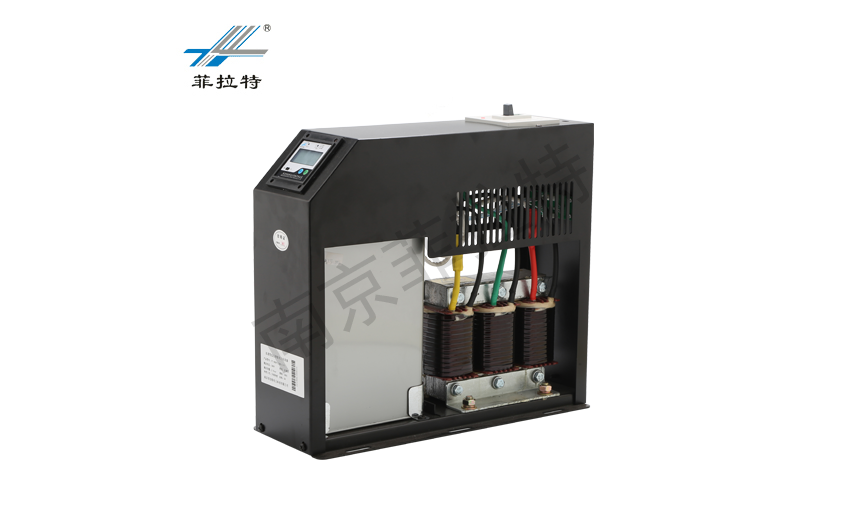

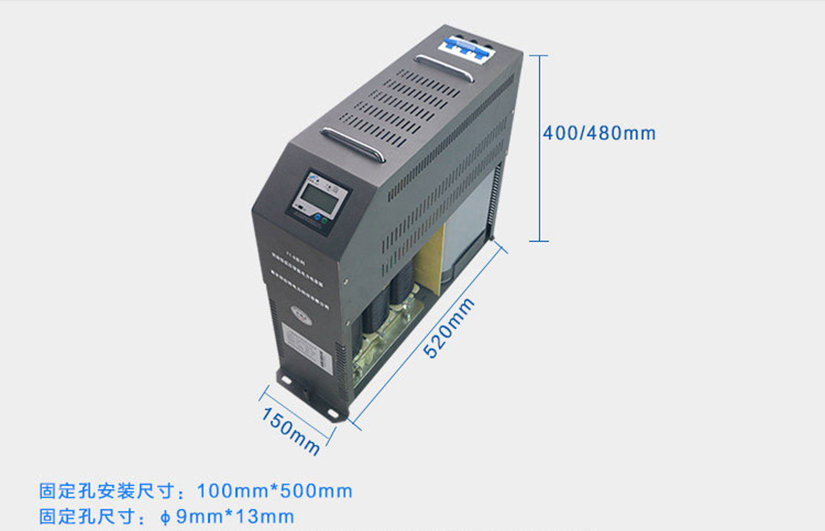

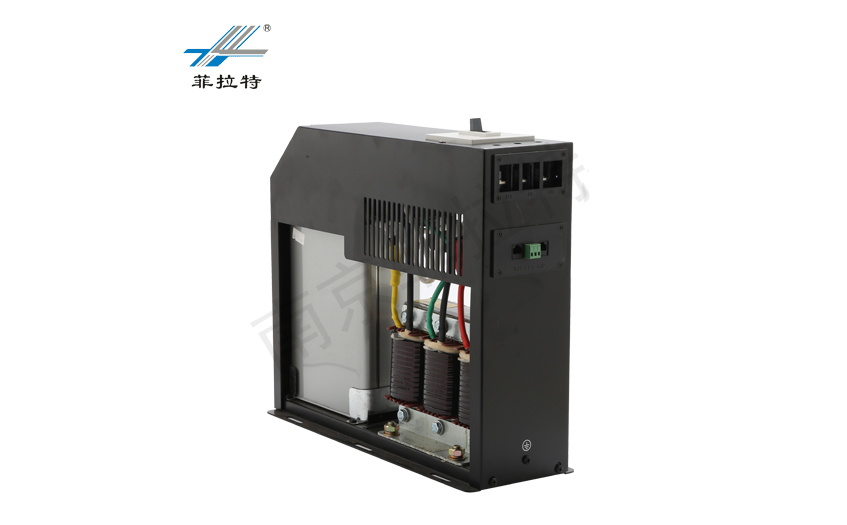

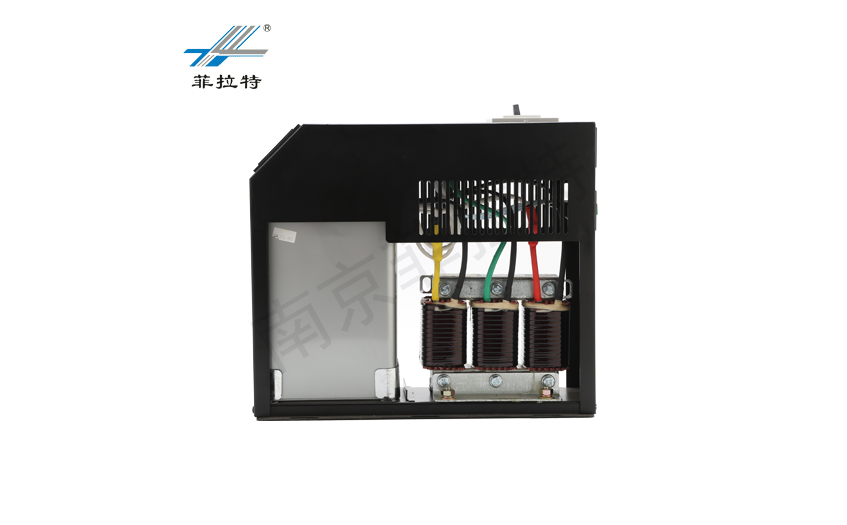

查看大圖產品名稱：FT抗諧波型
產品型號：FT-8-SY產品特性： 抗諧型低壓智能電力電容器是以△型或Y型低壓電力電容器為主體，采用微電子軟硬件技術、微型傳感器技術、微型網絡(luò )技術和電器制造技術等最新技術成果，將其智能化，實現低壓無功補償功能和使其能夠可靠工作、使其能方便的實現過零投切、保護、測量、信號指示、聯機等系列功能，是低壓無功自動補償技術的提升。
概況
抗諧型低壓智能電力電容器是以△型或Y型低壓電力電容器為主體，采用微電子軟硬件技術、微型傳感器技術、微型網絡(luò )技術和電器制造技術等最新技術成果，將其智能化，實現低壓無功補償功能和使其能夠可靠工作、使其能方便的實現過零投切、保護、測量、信號指示、聯機等系列功能，是低壓無功自動補償技術的提升，主要應用于諧波十分嚴重的場合的無功補償，能夠可靠運行，不會(huì )產生諧波，對諧波無放大作用，并在一定程度上有吸收消除諧波的功能。其中串聯7%電抗器的產品使用于主要諧波5次的電氣環境，串聯14%電抗器的產品使用于主要諧波為3次的電氣環境。
產品特點
1、采用高品質工業型低壓濾波電力電容器，安全性高；
2、采用同步開關技術，技術先進，性能穩定可靠；
3、采用閉環電路，磁路不飽和，無能源消耗，無電磁輻射；
4、采用特使技術與工藝，能有效抑制高次諧波和涌流，抑制3～13次及以上諧波效果明顯；
5、模塊化結構，組合靈活，擴容方便，安裝簡單，便于維護；
6、智能網絡(luò )，485通訊接口可以接入后臺計算機，進行配電綜合管理；
7、采用分散控制模式，100萬次無故障投切，高可靠性；
8、液晶顯示、操作簡單、維護方便、利于現場故障查找；
9、內加SH防爆器及溫度裝置，提高嚴重諧波場合下運行可靠度；
10、節能效果顯著，有效提高功率因數，降低電能消耗，改善電能質量。
環境條件 環境溫度：-25~55℃ 相對溫度：40℃，20~90% 海拔高度：≤4000m; 電源條件 額定電壓：~220V/~480V/~550V; 電壓偏差：30% 電流波形：電流諧波＜50%； 電壓波形：正弦波，總畸變率不大于5% 工頻頻率：48.5~51.5HZ； 功率消耗：<3W（切除電容器時）； <4W（投入兩臺電容器時）； 電氣安全 電氣間隙與爬電距離、絕緣強度、安全防護、短路強度、采樣與控制電路防護均符合中華人民共和國電力行業標準DL/T842-2003《低壓并聯電容器裝置使用技術條件》、GB/T22582-2008《低壓電力電容器功率因數裝置》中相應條款要求。 測量誤差 電壓：≤0.5% 電流：≤0.5% 功率：≤1% 功率因數：±0.01； 溫度：±0.1℃ | 保護誤差 電壓：≤0.5% 電流：≤0.5% 溫度：±1% 時間：20mS 無功補償參數 無功補償誤差：≤最小電容器容量的5% 電容器投切間隔：小于等于30S 無功容量：?jiǎn)闻_≤40Kvar（三相式）、單臺≤30K var（分相） 無控制器：最多33臺聯機工作 有控制器：最多33臺聯機工作 可靠性參數 控制投切準確率：100%； 投切容許次數：100萬次以上； 電容器容量運行時間衰減率：<2%/年； 電容器容量投切衰減率：<2%/年； |
安全使用注意事項
1.請勿撞擊！
2.電源線的規格應能滿足用電負荷的要求，30kvar用以上容量的電容器使用16㎜2截面積的多芯銅導線。請正確連接A、B、C相并可靠勢接地。
3.在保養電容器之前，請把電容器開關全部關掉。
4.電容器正常運行期間，如果接線錯誤，電容器本體可能帶電，請勿觸摸電容器金屬部分，否則有觸電可能。
在安裝、使用和保養我公司抗諧型低壓智能電力電容器時，請仔細閱讀這些說明內容并謹慎操作，以便能夠充分利用電容器的功能，延長本機的使用壽命。對因使用不當造成的損失，本公司不承擔責任。
